Máy phay CNC ngang Taikan HMC-63 là một loại máy phay CNC ngang bàn trao đổi kép thực tế tích hợp gia công chính xác cao tốc độ cao và cắt nặng tốc độ thấp… Hiện nay, đang rất được ưa chuộng trong máy móc kỹ thuật, ô tô, năng lượng, thông tin, khuôn mẫu và các ngành công nghiệp khác

Đôi nét về máy phay CNC ngang Taikan HMC-63

Thông số kỹ thuật

– Hành trình ba trục X / Y / Z: 1050/800/1000mm

– Kích thước bàn làm việc: 630 × 630 (2 miếng )mm

– Loại dao: BT50

– Số dao: 40

– Tốc độ di chuyển nhanh trục X , Y , Z: 48/48/48m / phút

Chức năng

Máy phay CNC ngang Taikan HMC-63 kẹp phôi một lần có thể hoàn thành các quy trình phay, khoan, doa, mở rộng, doa, mũi khoan, khai thác và các quy trình khác nhiều mặt.

Phạm vi ứng dụng

Taikan HMC-63 gia công chính xác các bộ phận trong các ngành công nghiệp như ô tô, năng lượng, thông tin, máy móc kỹ thuật, khuôn mẫu, v.v.. Máy rất thích hợp để gia công các bộ phận có hình dạng đặc biệt và hộp có độ chính xác cao các bộ phận.

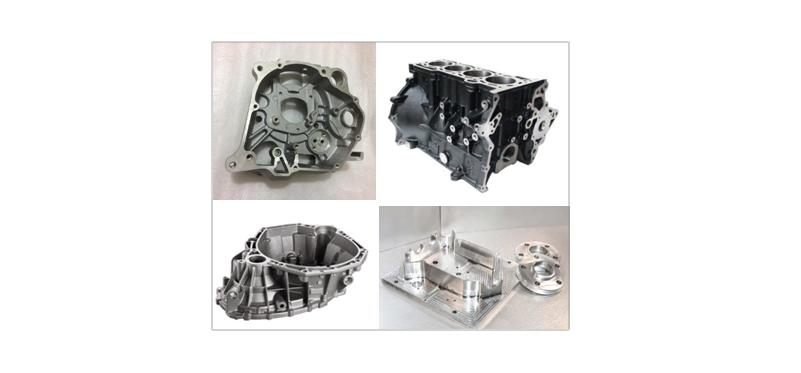

1. Các bộ phận vỏ vừa và nhỏ, các bộ phận phức tạp có hình dạng đặc biệt

Chất liệu: Gang nhôm

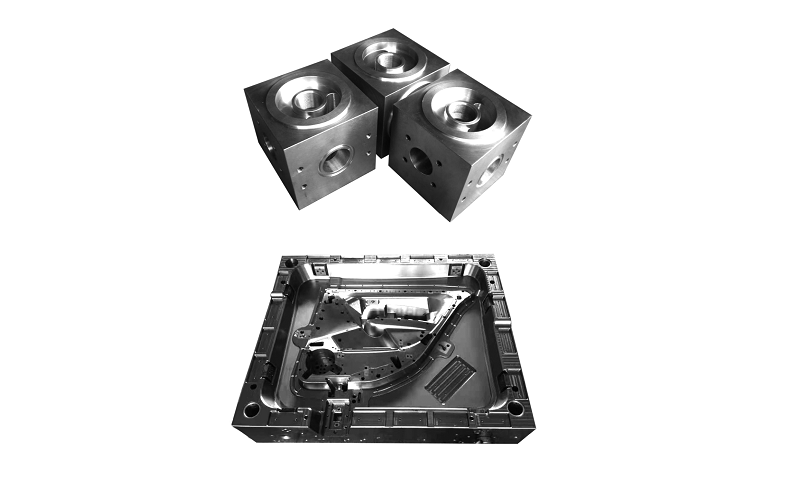

2. Khuôn mẫu, chi tiết phức tạp có hình dáng đặc biệt

Chất liệu: Thép khuôn thép đúc

Ưu điểm máy phay CNC ngang Taikan HMC-63

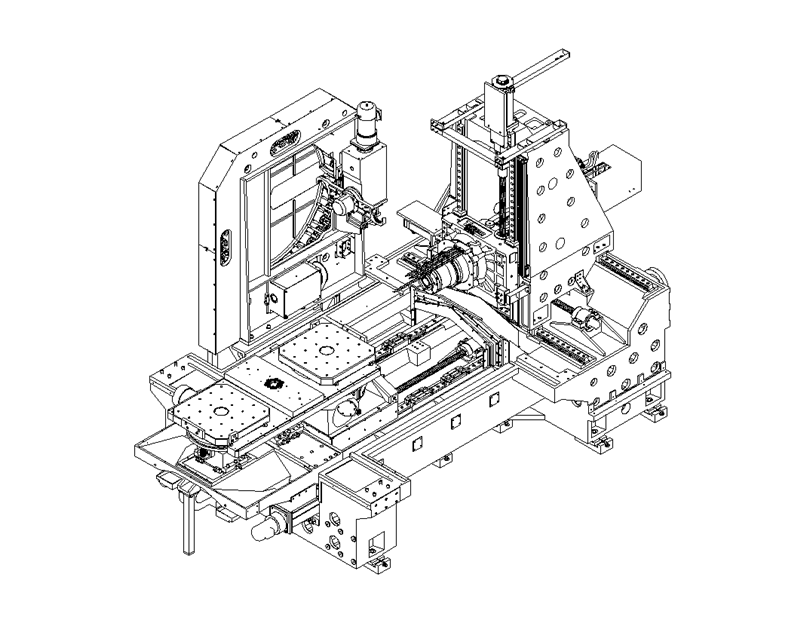

1. Cấu trúc thân máy bay có độ cứng cao của HMC-63 đảm bảo độ ổn định cho quá trình xử lý các bộ phận

Cấu trúc giường của trung tâm gia công ngang truyền thống là cấu trúc hình chữ T bình thường và các điểm đỡ của thân máy bay tương đối gần, điều này không có lợi cho sự ổn định của máy trong quá trình gia công tốc độ cao. Theo các đặc điểm ứng dụng của trung tâm gia công ngang, HMC-63 sử dụng thiết kế cấu trúc giường hình chữ T “I” được gia cố, phần cuối của giường áp dụng thiết kế hỗ trợ phụ trợ độc đáo, tấm sườn bên trong tối ưu hóa bố cục và hình chữ V lớn bên trong Mặt cắt ngang của ray dẫn hướng sườn chính và cấu trúc trực giao của các sườn phụ nhiều lớp làm cho bệ có độ ổn định và khả năng chống sốc cực cao, tạo nền tảng vững chắc cho quá trình gia công chính xác của máy công cụ.

Cấu trúc cột khung hộp treo phía trước, bố trí sườn xuyên tâm đa điểm bên trong, thiết kế kết cấu nhịp lớn và bước lớn ở phía dưới, trọng lượng nhẹ, độ cứng tốt và hiệu suất động tốt. Thiết kế đối xứng của thanh dẫn hướng của hộp trục chính, biến dạng xoắn của cột nhỏ, lực được cân bằng và khả năng chịu lực của thanh dẫn hướng gần điểm gia công hơn, giúp cải thiện hiệu quả độ cứng của máy công cụ .

2. Được trang bị trục chính điện tốc độ cao, độ chính xác cao, độ cứng cao và mô-men xoắn cao

Tốc độ trục chính là 8000 vòng / phút và mô-men xoắn cực đại có thể đạt tới 512Nm. Nó có thể đáp ứng nhu cầu đa dạng của người dùng về cắt tốc độ cao và cắt mô-men xoắn cao.

3. Trục chính điện HMC-63 áp dụng sơ đồ bôi trơn dầu-không khí giúp kéo dài tuổi thọ và nâng cao tốc độ

Các trục chính cơ giới truyền thống sử dụng ổ trục bôi trơn bằng mỡ, nếu sử dụng phương pháp tăng tải trước ổ trục để tăng độ cứng của trục chính, thì sẽ khiến ổ trục sinh nhiệt nhiều hơn, đồng thời, mỡ bôi trơn dễ bị ô nhiễm bởi bên ngoài ô nhiễm, dẫn đến giảm tuổi thọ của vòng bi trục chính, khả năng duy trì độ chính xác kém và tuổi thọ toàn diện của trục chính giảm đi rất nhiều.

Trục chính điện HMC-63 áp dụng sơ đồ bôi trơn dầu-không khí. Do bôi trơn dầu-không khí có tính đến các ưu điểm của “hiệu quả tản nhiệt cao hơn” và “tốc độ cao hơn”, nên nhiệt sinh ra khi tải trước của ổ trục sẽ được mang theo bởi luồng không khí tốc độ cao.Nó có thể làm giảm đáng kể sự nóng lên của ổ trục do độ cứng cao.Đồng thời, bôi trơn bằng dầu-không khí sẽ tạo ra hiệu ứng áp suất dương bên trong trục chính, có thể ngăn chặn hiệu quả chất lỏng ô nhiễm bên ngoài xâm nhập vào trục chính trục, để các ổ trục chính luôn duy trì môi trường bôi trơn tốt nhất, kéo dài tuổi thọ toàn diện của trục chính một cách hiệu quả.

4. Giải pháp kiến ​​trúc trục chính ổn định hơn

Trục chính điện truyền thống sử dụng cấu trúc trục chính “trước 2 sau 2” bao gồm tổng cộng 4 vòng bi. Độ cứng hướng trục của đầu trước của trục chính với cấu trúc này kéo dài một nhịp dài và độ cứng hướng tâm của đầu trước chỉ có thể là đạt được nhờ 2 vòng bi phía trước.Nó đóng vai trò hỗ trợ.Trong thực tế xử lý tải trọng cao, độ cứng cắt bên không đủ, điều này có thể dễ dàng khiến bề mặt góc của sản phẩm gia công không đạt yêu cầu.

Trục chính điện Taikan HMC-63 sử dụng “N 4 phía trước phía sau”, tổng cộng có 4 ổ bi tiếp xúc góc có độ chính xác cao và cấu trúc trục chính bao gồm ổ lăn hình trụ có độ cứng cao. Lực cứng hướng trục của mặt trước của trục chính của cấu trúc này Nhịp ngắn, và độ cứng xuyên tâm của mặt trước được hỗ trợ bởi bốn vòng bi phía trước cùng một lúc.Trong thử nghiệm xử lý tải trọng cao thực tế, ưu điểm về độ cứng của mặt trước của trục chính là được tiết lộ và độ nhám bề mặt của sản phẩm được xử lý thực tế tốt hơn.

5. Mạch làm mát tuần hoàn tích hợp hiệu quả cao hơn

Trục chính điện truyền thống sử dụng “làm mát tuần hoàn bên ngoài” và vị trí tuần hoàn chất làm mát cách xa nguồn nhiệt của stato động cơ trục chính và ổ trục trục chính, không thể đạt được tốc độ làm mát tuần hoàn “nhanh”, “hiệu quả” và “ổn định” ảnh hưởng, dẫn đến trục chính Độ tăng nhiệt độ lớn hoặc khả năng duy trì nhiệt độ của trục chính kém, điều này rất bất lợi cho việc gia công phôi có độ chính xác cao.

Trục chính điện HMC-63 sử dụng “làm mát tuần hoàn tích hợp”, có thể kết nối hoàn toàn động cơ trục chính, ổ trục trước và ổ trục sau nối tiếp. Mạch làm mát tuần hoàn xoắn ốc tối đa hóa bề mặt tiếp xúc của chất làm mát, Nó đảm bảo sự ổn định của tăng nhiệt độ tổng thể của trục chính, đảm bảo rằng trục chính có thể đạt đến điểm cân bằng nhiệt độ nhanh hơn, giảm thời gian khởi động của khách hàng và cải thiện độ chính xác gia công của máy công cụ.

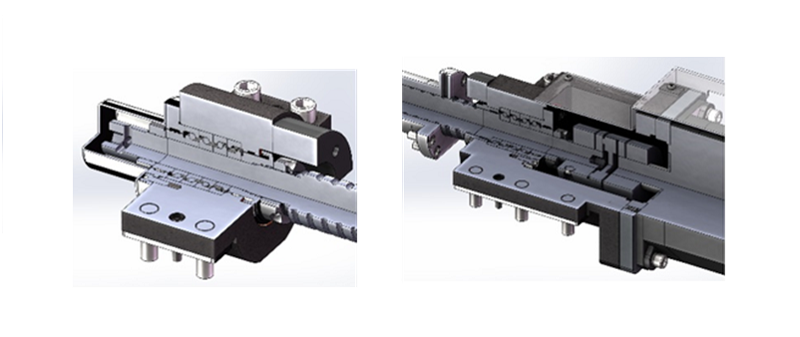

6. Độ cứng cao và cấu trúc trục dẫn lớn để thực hiện gia công tốc độ cao và độ chính xác cao

Hệ thống trục ba trục của Taikan HMC-63 sử dụng vít me bi có độ cứng cao và lớn, giá đỡ ổ trục đặc biệt “4 + 4” và thiết kế cấu trúc kéo dài ở cả hai đầu, có thể loại bỏ hiệu quả ảnh hưởng của khe hở truyền động và kéo dài nhiệt, và cải thiện độ chính xác truyền dẫn. Nó có thể đáp ứng cắt tải nhẹ tốc độ cao và xử lý tải nặng tốc độ thấp.

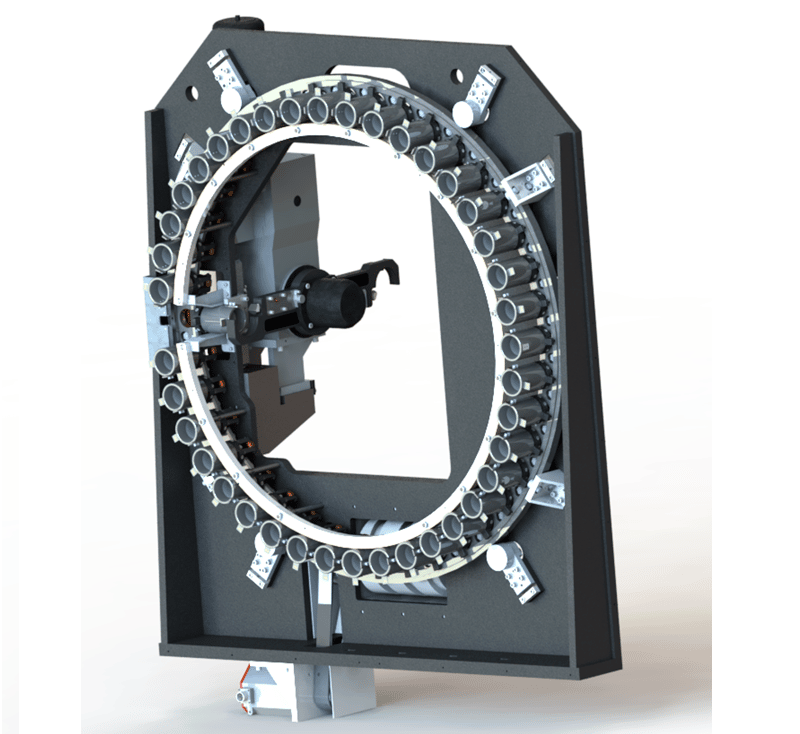

7. Trang bị đĩa servo với độ chính xác cao, cấu trúc chắc chắn và độ ổn định tốt

Máy này được trang bị ổ chứa dụng cụ đĩa lớn 40T của giá đỡ dụng cụ BT50. Đĩa cắt được điều khiển bởi động cơ servo, với độ chính xác cao, cấu trúc chắc chắn và độ ổn định tốt. Ổ đỡ ổ tích dao và công tắc điện tử sử dụng linh kiện nhập khẩu, có tuổi thọ cao và độ tin cậy cao. Cánh tay dao sử dụng phương pháp đúc nguyên khối, đảm bảo thay đổi công cụ ổn định và độ cứng tuyệt vời. Tất cả các túi dao được làm bằng hợp kim nhôm với xử lý oxy hóa cứng, bền và có thể được nạp bằng dao nặng hơn.

Kết luận: Taikan HMC-63 là một máy công cụ trung tâm gia công ngang bàn trao đổi kép thực tế tích hợp gia công chính xác cao tốc độ cao và cắt nặng tốc độ thấp. Khả năng xử lý mạnh mẽ của nó có thể đáp ứng nhu cầu gia công thô, bán tinh và hoàn thiện của các ngành công nghiệp và vật liệu khác nhau. Máy công cụ được trang bị chức năng trao đổi của bàn chuẩn bị, có thể kẹp phôi ở phía chuẩn bị trong khi máy công cụ đang xử lý, tiết kiệm thời gian chờ đợi của máy công cụ và tiết kiệm chi phí sản xuất.

TULOCTECH – NHÀ PHÂN PHỐI CHÍNH THỨC SẢN PHẨM TAIKAN TẠI VIỆT NAM

TULOCTECH với hơn 12 năm hoạt động và phát triển, đang là một trong những đơn vị hàng đầu tại Việt Nam trong lĩnh vực nhập khẩu, phân phối và sản xuất các sản phẩm máy CNC, máy biến áp, phụ tùng – thiết bị, vật tư cơ khí…

Từ năm 2019 TULOCTECH với những thế mạnh của mình, đã được Taikan lựa chọn làm nhà phân phối chính thức các sản phẩm thương hiệu này tại thị trường Việt Nam. Vì vậy, khi mua máy phay CNC ngang Taikan HMC-63 do TULOCTECH cung cấp quý khách hàng chắc chắn sẽ hài lòng và có những trải nghiệm hơn cả mong đợi.

• Cam kết 100% hàng chính hãng
• Máy mới, nguyên tem, nguyên kiện
• Phục vụ khách hàng vô điều kiện, coi khách hàng là số 1
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• 3 tháng 1 lần đến thăm máy và chia sẻ cách dùng máy tối ưu nhất đạt độ bền, độ chính xác dài lâu.
• Có mặt trong vòng 24h – 48h nếu máy có sự cố
• Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên.
• Bảo hành 12 tháng với mọi sản phẩm

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy phay CNC ngang Taikan HMC-63 hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
