Những thành phần nào của máy phay đứng CNC là tùy chọn
Máy phay đứng CNC là dòng máy phay CNC được sử dụng nhiều nhất hiện nay. Chúng sở hữu những ưu điểm nổi bật về độ chính xác gia công cao, khả năng gia công đa dạng, dễ sử dụng, cùng mức giá hợp lý…Đặc biệt, một số thành phần của máy phay CNC đứng là tuỳ chọn để đáp ứng theo yêu cầu và vật liệu xử lý của khách hàng.
Đôi nét về máy phay đứng CNC
Máy phay đứng CNC (tên tiếng Anh là CNC Vertical Milling Machine) là loại máy có trục chính lắp dao phay bố trí theo phương thẳng đứng, vuông góc với bàn máy, được vận hành và thao tác trên các điều khiển máy tính nhờ vào công nghệ CNC.
Phân loại: Hiện nay, máy phay đứng CNC có nhiều loại như: máy phay đứng CNC 3 trục, 4 trục, 5 trục, 6 trục…
Ứng dụng: Thường được ứng dụng để gia công các vật liệu gồm kim loại, nhựa, gỗ, thủy tinh, PVC, nilon, đá, titan, đồng, kim loại quý.
Công dụng: Gia công làm nhẵn, làm phẳng hay định hình các bề mặt khác nhau như mặt khoét, khoan, bánh răng, rãnh,..
Nguyên lý hoạt động: Khi hoạt động, trục chính chứa dao cắt thường di chuyển lên xuống theo phương Z. bàn máy di chuyển qua lại theo phương ngang X, Y.
Những thành phần nào của máy phay đứng CNC là tùy chọn
Khi khách hàng mua máy Taikan, các chuyên viên của TULOCTECH sẽ tư vấn những thành phần của máy theo yêu cầu và vật liệu xử lý của khách hàng, từ đó giúp quý khách chọn được những sản phẩm thích hợp.
Dưới đây là những thành thành phần của máy phay đứng CNC là tùy chọn:
1. Hệ thống điều khiển
2. Số dao
3. Lắp so dao tự động
4. Trục thứ tư và thứ năm
5. Lắp thêm CTS tưới nguội xuyên tâm
6. Thay đổi công suất motor trục chính
7. Băng máy cũng có thể option lớn hơn
Bằng cách chọn các thành phần phù hợp, máy phay đứng CNC sẽ giúp tiết kiệm chi phí hoàn thành gia công thô và tinh các bộ phận thông qua một lần kẹp. Bên cạnh đó, sẽ thực hiện sản xuất hàng loạt vừa và nhỏ hiệu quả, cũng như gia công nhiều loại khác nhau và hoàn toàn có thể tạo thành một khối dây chuyền tự động sản xuất.
TOP máy phay đứng CNC Taikan bán chạy nhất thị trường

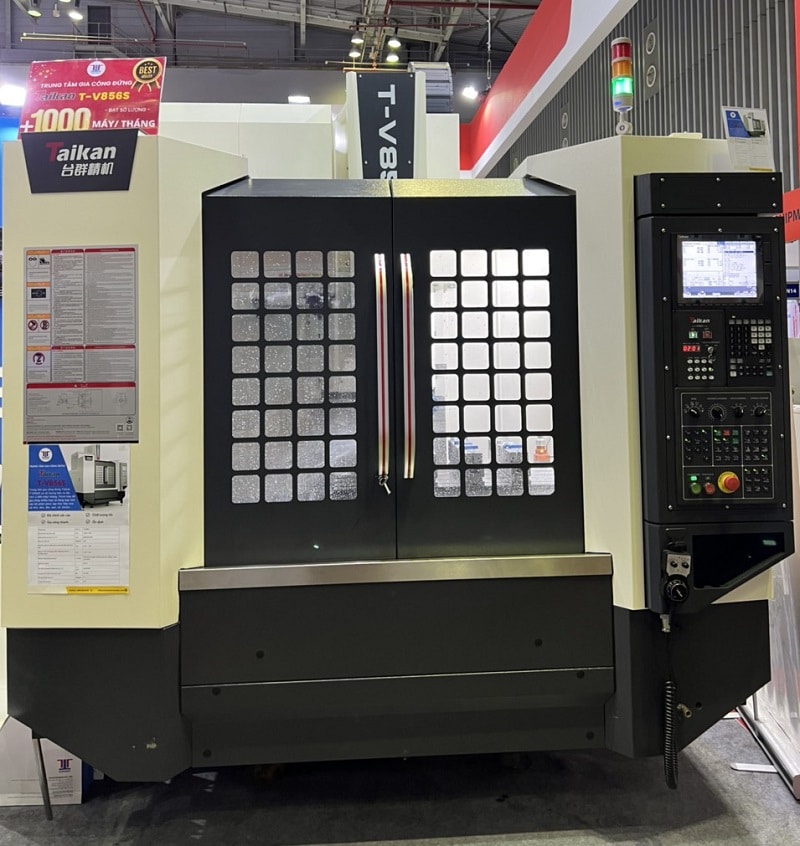

1. Máy phay đứng CNC Taikan T-V856S
THÔNG SỐ KỸ THUẬT
| TÊN | ĐƠN VỊ | THÔNG SỐ | NHẬN XÉT | ||
| Phạm vi xử lý | Table stroke (X axis) | mm | 800 | ||
| Saddle stroke (Y axis) | mm | 550 | |||
| Headstock stroke (Z axis) | mm | 600 | |||
| Khoảng cách từ mặt cuối trục chính đến bàn làm việc | mm | 125～725 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 1000*500 | ||
| Bàn làm việc tải | Kg | 500 | |||
| Khe chữ T (số lượng chiều rộng khe cắm * khoảng cách) | mm | 5-18*100 | |||
| Con quay | Công suất động cơ (định mức / thời gian ngắn) | kw | 7.5/11 | ||
| Phạm vi quay | r/min | 12000 (direct connection) | |||
| Đường kính trục chính | mm | φ150 | |||
| Thông số kỹ thuật của Shank | / | BT40 | |||
|
Thông số kỹ thuật kéo đinh
|
/ | P40T-I (MAS403) | |||
| Hướng dẫn | X axis | mm | 2-35 Roller | ||
| Y axis | mm | 2-45 Roller | |||
| Z axis | mm | 2-45 Roller | |||
| Drive | Vít X / Y / Z | mm | 4016/4016/4016 | ||
| Công suất động cơ X / Y / Z | kw | 2.0/2.0/3.0 | |||
| Tốc độ |
Cắt phạm vi tỷ lệ
|
mm/min | 1-10000 | ||
| Tốc độ di chuyển nhanh trục X, Y, Z | m/min | 48/48/48 | |||
| Độ chính xác của máy công cụ | Định vị chính xác (X / Y / Z) | mm | 0.008 | GB/T18400.4 | |
| Độ chính xác định vị lặp lại (X / Y / Z) | mm | 0.005 | GB/T18400.4 | ||
| Tool magazine | Dung lượng công cụ | Bundle | 24 | ||
|
Trọng lượng dụng cụ
|
kg | 7 | |||
| Chiều dài dụng cụ | mm | 250 | |||
|
Đường kính (dao đầy đủ / dao rỗng liền kề)
|
mm | Φ75/Φ150 | |||
| Khách | Hệ thống CNC | / | Mitsubishi M80B | ||
| Nguồn khí | Lưu lượng | L/min | ≥280 (ANR) | ||
| Áp suất không khí | MPa | 0.5~0.8 | |||
| Tổng công suất nguồn | KVA | 25 | |||
| Khối lượng hộp làm mát | L | 400 | |||
| Kích thước bề ngoài của máy công cụ (chiều dài * chiều rộng * chiều cao) | mm | 2460*3100*2900 | Tương ứng với trục X * Y * Z | ||
| Trọng lượng đơn vị chính (khoảng) | Kg | 4600 | |||
2. Máy phay CNC TAIKAN T-V856H
THÔNG SỐ SẢN PHẨM
| Máy | đơn vị | T-V856H |
| Kích thước bàn làm việc | mm | 1000 * 500 |
| Hành trình ba trục X / Y / Z | mm | 800/550/600 |
| Khoảng cách từ mũi trục chính đến bàn | mm | 125-725 |
| Bảng T-slot (số lượng chiều rộng khe-rãnh * khoảng cách) | mm | 5-18 * 100 |
| Tốc độ trục chính (tùy chọn) | r / phút | Kết nối trực tiếp 12000 (trục chính điện 15000 / trục chính điện 20000) |
| Côn trục chính (tùy chọn) | / | BT40 (HSKA63) |
| Tốc độ di chuyển nhanh ba trục X / Y / Z | m / phút | 30/30/30 |
| Dung tích ổ chứa công cụ (tùy chọn) | Bó | 24 (30) |
| Trọng lượng dụng cụ | Kilôgam | 7 |
| Chiều dài dụng cụ | mm | 250 |
3. Máy phay CNC Taikan T-V850M
THÔNG SỐ CƠ BẢN
| Mục | Đơn vị | Tham số | Ghi chú | ||
| Phạm vi gia công | Hành trình Trục X | mm | 850 | ||
| Hành trình Trục Y | mm | 550 | |||
| Hành trình Trục Z | mm | 550 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 150～700 | |||
| Khoảng cách từ tâm trục chính đến mặt bàn | mm | 580 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 1000*550 | ||
| Tải trọng bàn | kg | 600 | |||
| Khe T (Số khe-độ rộng*khoảng cách) | mm | 5-18*100 | |||
| Trục chính | Công suất động cơ(Định mức/thời gian ngắn） | kw | 11/15 | ||
| Momen động cơ (Định mức/thời gian ngắn） | N.m | 52.5/118 | |||
| Tốc độ trục chính | rpm | 12000（Trực tiếp） | |||
| Đường kính trục chính | mm | φ150 | |||
| Côn trục chính | / | BT40 | |||
| Đường ray | Kích thước đường ray trục X | / | 2-45 bi | ||
| Kích thước đường ray trục Y | / | 2-45 bi | |||
| Kích thước đường ray trục Z | / | 2-45 bi | |||
| Truyền động | Vít X/Y/Z | mm | 40 | ||
| Công suất động cơ X/Y/Z | kw | 3.0/3.0/3.0 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/min | 1-10000 | ||
| Tốc độ di chuyển trục X、Y、Z | m/min | 36/36/30 | |||
| Độ chính xác | Độ chính xác vị trí（X/Y/Z） | mm | 0.008 | GB/T18400.4
（Toàn hành trình） |
|
| Độ chính xác vị trí lặp lại（X/Y/Z） | mm | 0.005 | |||
| Kho dao | Dung lượng kho dao | dao | 24 | ||
| Trọng lượng | kg | 7 | |||
| Độ dài tối đa | mm | 250 | |||
| Đường kính tối đa (dao đầy đủ/ dao rỗng) | mm | Φ75/Φ150 | |||
| Khác | Hệ thống điều khiển | Mitsu M80A | |||
| Nguồn khí | Lưu lượng | L/min | ≥280（ANR） | ||
| Áp suất | Mpa | 0.6-0.8 | |||
| Nguồn tải thiết bị | kva | 20 | |||
| Thể tích thùng chứa dung dịch cắt gọt | L | 300 | |||
| Kích thước ngoại quan | mm | 2240*3121*2870 | Đối ứng trục X*Y*Z |
||
| Trọng lượng máy（khoảng） | kg | 6000 | |||
Máy phay đứng CNC Taikan T-V1165H
THÔNG SỐ SẢN PHẨM
| NAME | UNIT | PARAMETERS | REMARK | ||
| Processing range | Table stroke (X axis) | mm | 1100 | ||
| Saddle stroke (Y axis) | mm | 650 | |||
| Headstock stroke (Z axis) | mm | 580 | |||
| Distance from spindle end face to work table | mm | 140～720 | |||
| Workbench | Working desk size | mm | 1200*600 | ||
| Workbench load | Kg | 800 | |||
| T-slot (number of slots-slot width*spacing) | mm | 5-18*100 | |||
| Spindle | Spindle motor power | kw | 7.5/11 | ||
| Continuous rated torque | Nm | 35.8/70 | |||
| Range of rotation | r/min | 12000 (direct connection) | |||
| Spindle diameter | mm | φ150 | |||
| Shank Specifications | BT40 | ||||
| Pull stud specifications | P40T-I (MAS403) | ||||
| Guide | X axis | mm | 2-45 Roller | ||
| Y axis | mm | 2-45 Roller | |||
| Z axis | mm | 2-45 Roller | |||
| Drive | Screw X/Y/Z | mm | 4012/4012/4012 | ||
| Speed | Cutting feed rate range | mm/min | 1-10000 | ||
| X, Y, Z axis rapid traverse speed | m/min | 30/30/30 | |||
| Machine tool accuracy | Positioning accuracy (X/Y/Z) | mm | 0.010 | GB/T18400.4 | |
| Repeated positioning accuracy (X/Y/Z) | mm | 0.007 | GB/T18400.4 | ||
| Tool magazine | Tool magazine capacity | Bundle | twenty four | ||
| Tool weight | kg | 7 | |||
| Tool length | mm | 250 | |||
| Diameter (full knife / adjacent empty knife) | mm | Φ75/Φ150 | |||
| Gas source | Flow | L/min | ≥280 (ANR) | ||
| Air pressure | MPa | 0.5~0.8 | |||
| Machine tool electrical capacity | KW | 30 | |||
| Cooling box volume | L | 300 | |||
| Appearance dimension of machine tool (length*width*height) | mm | 2700×3200×3000 | |||
| Host weight | Kg | 6450 | |||
Máy phay đứng CNC Taikan T-V1165S
THÔNG SỐ
| Tên máy: T-V1165S | Đơn vị | Thông số | Nhận xét | ||
| Phạm vi xử lý | Nét bảng (trục X) | mm | 1100 | ||
| Hành trình yên (trục Y) | mm | 650 | |||
| Hành trình headstock (trục Z) | mm | 580 | |||
| Khoảng cách từ mặt cuối trục chính đến bàn làm việc | mm | 140～720 | |||
| Khoảng cách từ tâm trục chính đến thanh dẫn cột | mm | 707 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 1200*600 | ||
| Bàn làm việc tải | Kg | 800 | |||
| Khe chữ T (số lượng chiều rộng khe cắm * khoảng cách) | mm | 5-18*100 | |||
| Con quay | Công suất động cơ trục chính | kw | 7.5/11 | ||
| Mô-men xoắn định mức liên tục | Nm | 35.8/70 | |||
| Phạm vi quay | r/min | 12000 (direct connection) | |||
| Đường kính trục chính | mm | φ150 | |||
| Thông số kỹ thuật của Shank | BT40 | ||||
| Thông số kỹ thuật kéo đinh | P40T-I (MAS403) | ||||
| Hướng dẫn | Trục X | mm | 2-45 | ||
| Trục Y | mm | 2-45 | |||
| Trục Z | mm | 2-45 | |||
| Drive | Vít X / Y / Z | mm | 4012/4012/4012 | ||
| Công suất động cơ X / Y / Z | kw | 2.0/2.0/3.0 | |||
| Tốc độ | Cutting feed rate range | mm/min | 1-10000 | ||
| Tốc độ di chuyển nhanh trục X, Y, Z | m/min | 36/36/36 | |||
| Độ chính xác của máy công cụ | Định vị chính xác (X / Y / Z) | mm | 0.010 | GB/T18400.4 | |
| Độ chính xác định vị lặp lại (X / Y / Z) | mm | 0.007 | GB/T18400.4 | ||
| Tool magazine | Dung lượng dụng cụ | Bundle | 24 | ||
| Trọng lượng dụng cụ | kg | 7 | |||
| Chiều dài dụng cụ | mm | 250 | |||
| Đường kính (dao đầy đủ / dao rỗng liền kề) | mm | Φ75/Φ150 | |||
| Thông tin khác | Hệ thống CNC | Mitsubishi M80B | |||
| Nguồn khí | Lưu lượng | L/min | ≥280 (ANR) | ||
| Áp suất không khí | MPa | 0.5~0.8 | |||
| Công suất điện của máy công cụ | KW | 30 | |||
| Khối lượng hộp làm mát | L | 300 | |||
| Kích thước bề ngoài của máy công cụ (chiều dài * chiều rộng * chiều cao) | mm | 2700×3200×3000 | |||
| Trọng lượng | Kg | 6450 | |||
Hiện nay, TULOCTECH đang là nhà phân phối chính thức của Taikan – Thương hiệu máy CNC hàng đầu tại thị trường Trung Quốc. Chúng tôi cung cấp rất nhiều dòng máy phay CNC đứng (3 trục, 4 trục, 5 trục) và đáp ứng được nhu cầu đổi hoặc thêm option của khách hàng.
