Máy tiện CNC 5 trục với cấu tạo đặc biệt và nhiều trục giúp gia công hiệu quả những chi tiết phức tạp, cần độ chính xác cao mà những máy 2 trục, 3 trục, 4 trục không thể làm được. Hãy cùng tham khảo bài viết đưới đây để biết được máy tiện CNC 5 trục là gì và đặc điểm, cấu tạo, ứng dụng như thế nào bạn nhé!

Máy tiện CNC 5 trục là gì?

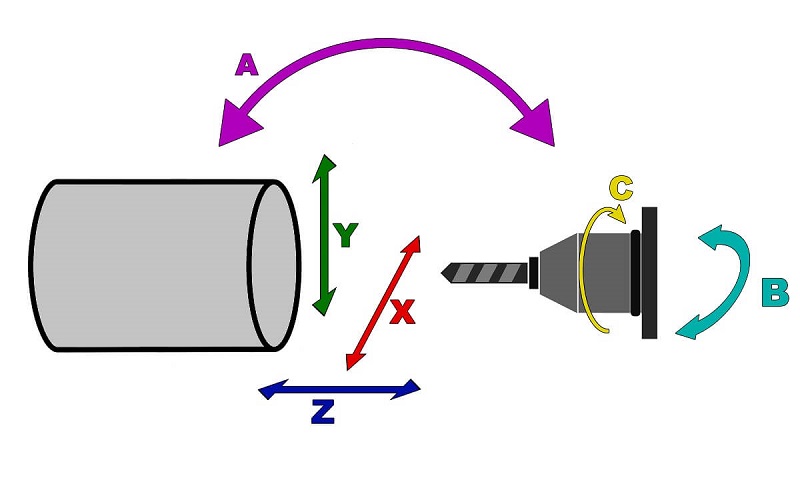

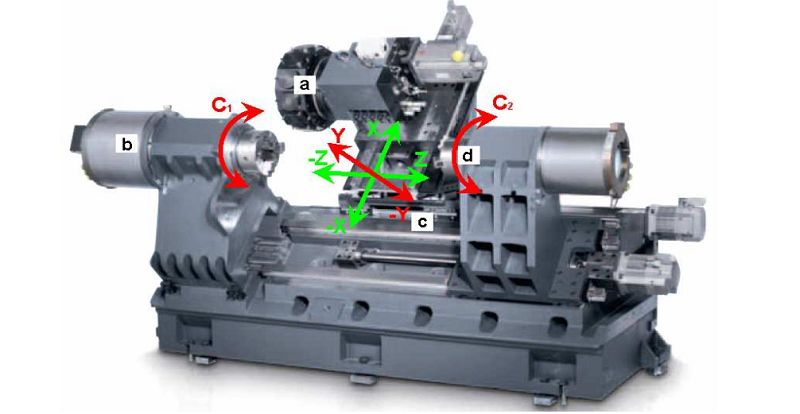

Máy tiện CNC 5 trục là loại máy có 5 trục, trong đó ba (X, Y và Z) là tuyến tính và hai là quay (A/ B và C). Trong đó, trục X – trái sang phải, trục Y – trước ra sau, trục Z – lên và xuống, trục A xoay 180 độ quanh trục X, trục B xoay 180 độ quanh trục Y và trục C xoay 180 độ quanh trục Z. Tùy theo từng máy mà sự kết hợp của các trục bổ sung phụ thuộc vào máy và có thể có bất kỳ sự kết hợp nào của AB, AC hoặc BC.

Dụng cụ cắt của máy tiện CNC 5 trục có thể tiếp cận phôi từ bất kỳ hướng nào trong 5 hướng, bằng việc di chuyển trên các trục tuyến tính X, Y và Z cũng như xoay trên các trục A, B hoặc C. Vật liệu được nạp và làm việc trên 5 trục – Trục X, Y, Z, A & B/C.

Máy tiện CNC 5 trục vận hành như thế nào?

Thông thường, có ba chế độ vận hành tiện/phay trên máy tiện CNC 5 trục đó là:

1. Chế độ đầu tiên, hoạt động tiện truyền thống dựa trên sự kiểm soát của trục x và z,
2. Chế độ thứ hai, các hoạt động phay và tiện dựa trên sự điều khiển của trục x, y, z,
3. Chế độ thứ ba, các hoạt động phay và tiện dựa trên sự điều khiển của trục quay trục x, y, z và trục phụ.

Sự khác biệt khi vận hành máy tiện CNC 3 trục và máy tiện CNC 5 trục





Sự khác biệt	3 trục	5 trục
1.	Vật liệu chỉ được nạp và làm việc trên 3 trục – Trục X, Y & Z.	Vật liệu được nạp và làm việc trên 5 trục – Trục X, Y, Z, A & B/C.
2.	Khó xử lý các bộ phận phức tạp trong một cài đặt cũng như các phôi gia công có hình dạng hoặc rãnh sâu và hẹp. Hạn chế do chuyển động trục 3D. Đối với các hoạt động phức tạp hơn, các bộ phận cần được định vị lại và kẹp trong các đồ gá tùy chỉnh.	Được chế tạo cho các bộ phận phức tạp với kết quả gia công có độ chính xác cao. Có thể sử dụng các công cụ cắt ngắn hơn với tốc độ công cụ nhanh hơn ở mức độ rung thấp hơn. Điều này giúp tiết kiệm đáng kể thời gian và công sức trong quá trình gia công đồng thời cho phép chế tạo các bộ phận phức tạp hơn. Có khả năng chạm tới 5 cạnh trên bất kỳ bộ phận nào để đạt được các đường viền phức tạp. Ví dụ: Cánh quạt, Khuôn lốp, các bộ phận có hình dạng 3D.
3.	Để đạt được chất lượng hoàn thiện bề mặt, các bộ phận có thể cần phải được định vị lại. Việc này không chỉ mất thêm thời gian mà còn có khả năng xảy ra sai sót cao.	Máy CNC 5 trục có thể định vị các bộ phận với dụng cụ cắt ở vị trí tối ưu với nhau (90 độ). Đồng thời có thể chạm tới cả 5 mặt của một bộ phận. Ngay cả những đường viền và hình dạng phức tạp nhất cũng có thể được gia công bằng cách sử dụng đồng thời tất cả 5 Trục.
4.	Ít trục hơn giúp lập trình đơn giản hơn với thời gian chuẩn bị và quay vòng nhanh hơn.	Các hệ thống CAD/CAM được sử dụng để dễ dàng lập trình các hoạt động phức tạp.

Ưu điểm của máy tiện CNC 5 trục

Tăng hiệu suất gia công

Ưu điểm đầu tiên khi dùng máy tiện nhiều trục là giảm khoảng thời gian thiết lập chi tiết, cụ thể là gá đặt. Sử dụng nhiều đồ gá đồng nghĩa với việc tốn kém vô số thời gian, tiền bạc và công sức. Khi sử dụng máy tiện CNC 5 trục, quy trình gia công có thể thực hiện với 1 đến 2 lần thiết lập gá đặt.

Độ chính xác cao đạt đến sự hoàn hảo

Khi bạn di chuyển chi tiết từ đồ gá này sang đồ gá khác, tình trạng sai sót dẫn đến tăng độ lệch hoàn toàn không phải chuyện khó xảy ra. Tuy nhiên, khi áp dụng công nghệ tiện CNC 5 trục, những sai số tích lũy này sẽ được giảm thiểu đáng kể. Nhờ vậy, máy tiện CNC đa trục vẫn luôn được đánh giá cao vào mức độ chính xác khi thực hiện gia công cơ khí.

Chất lượng bề mặt gia công đảm bảo

Máy sử dụng dao ngắn, nhờ vậy mà độ lệch được hạn chế đáng kể, trong khi đó giảm thiểu được các rung động để đường cắt trở nên mềm mại và chính xác hơn.

Thích hợp với các vật dụng phức tạp

Không phải bất cứ chi tiết nào cũng có thể được thi công hoàn hảo với các máy tiện CNC ít trục. Nếu bạn chỉ có nhu cầu tiện cơ bản, có thể các dòng sản phẩm 3 trục, 4 trục sẽ đáp ứng được bạn. Tuy nhiên, với các quy trình đòi hỏi tính phức tạp cao, có lẽ chỉ có máy tiện CNC 5 trục mới có thể giúp bạn tạo ra những thành phẩm hoàn mỹ nhất.

Ứng dụng của máy tiện CNC 5 trục

Nhờ có nhiều trục nên máy tiện CNC 5 trục rất thích hợp để thực hiện gia công các thành phần có tính phức tạp cao, hình dạng cầu kỳ mà các máy tiện 3 trục, 4 trục không có khả năng đáp ứng.

Hiện nay, dòng máy này thường được ứng dụng trong các lĩnh vực sản xuất  ô tô, công nghiệp hàng không vũ trụ, chế tạo tàu thuyền,…

Bảng giá máy tiện CNC 5 trục

Giá máy tiện CNC 5 trục bao nhiêu tiền? Giá máy tiện CNC 5 trục đắt hay rẻ? phụ thuộc vào nhiều yếu tố như:-

1. Kích thước & Thông số kỹ thuật của máy

• Kích thước bàn làm việc
• Hành trình trục X – Y – Z
• Tốc độ trục chính
• Yêu cầu CTS (Chất làm mát qua trục chính)
• Số lượng vị trí công cụ cần thiết trong ATC (Tạp chí công cụ)
• Thông số kỹ thuật cần thiết khác

2. Các loại

Trục 5 được xác định trong 3 danh mục với các biến thể về giá:

• Trục 3+2
• 4+1trục
• 5 trục đầy đủ

3. Thiết kế

• Hầu hết các Máy CNC 5 trục đều có 3 trục tuyến tính và 2 trục quay được cung cấp bởi cái gọi là bảng “Trunnion”.
• Máy 5 trục được thiết kế và chế tạo sẵn sẽ mang lại độ ổn định và độ chính xác cao hơn nhưng mức đầu tư sẽ cao hơn.
• Phiên bản rẻ hơn là thêm bàn 2 trục lên trên bàn của Trung tâm gia công 3 trục.

4. Vật liệu được gia công

• Nhôm
• Thép tiêu chuẩn
• Thép không gỉ
• Titan
• Tnconel
• Khác

Địa chỉ bán máy tiện CNC 5 trục uy tín và chất lượng

TULOCTECH là địa chỉ hàng đầu trong lĩnh vực cung cấp máy CNC tại Việt Nam với hơn 13 năm kinh nghiệm, được hàng khách hàng trên khắp cả nước tin tưởng và lựa chọn. Chúng tôi hiện đang cung cấp đa dạng các loại máy CNC, trong đó có máy tiện CNC 5 trục.

• Cung cấp máy tiện CNC 5 trục mới từ Taikan. Từ năm 2019, TULOCTECH đã trở thành nhà phân phối chính thức của Taikan tại Việt Nam, mang đến những sản phẩm chất lượng cao, gia công nhanh, mạnh mẽ, ổn định và giá tốt.
• Đa dạng máy tiện Nhật cũ của các thương hiệu Moriseiki, Okuma, TAKISAWA, Mazak, Miyano, WASINO, CINCOM, TSUGAMI, với nhiều thông số, hệ điều hành khác nhau giúp đáp ứng đa dạng nhu cầu của khách hàng.
• Gía cả hợp lý, chính sách thanh toán linh hoạt và khách hàng mua máy mới Taikan sẽ được trả góp lên đến 12 tháng.
• 100% khách hàng mua máy tiện của TULOCTECH sẽ được áp dụng chính sách bảo hành
• Tiến hành Bàn giao và lắp đặt tận nơi, hướng dẫn tận tình cách sử dụng máy, bảo dưỡng hiệu quả và sửa chữa 1 số lỗi thường gặp.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm và giỏi chuyên môn được đào tạo bài bản sẽ hỗ trợ tốt nhất cho khách hàng.
• Linh kiện được stock sẵn tại kho để sẵn sàng phục vụ nếu như máy bị lỗi.

Để được mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy tiện CNC 5 trục hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
