Đo độ vuông góc là gì? Sử dụng dụng cụ nào hiệu quả? Nếu bạn cũng đang tìm hiểu về kiến thức liên quan đến đo độ vuông góc thì đừng bỏ qua những thông tin hữu ích trong bài dưới đây của TULOCTECH cung cấp nhé!

Đo độ vuông góc là gì?

Trong ngành gia công cơ khí, việc đo độ vuông góc là công việc rất quan trọng để đảm bảo sự chính xác và đồng nhất trong sản xuất các chi tiết máy móc và sản phẩm cơ khí. Độ vuông góc thường được đo bằng cách so sánh góc của một bề mặt hoặc trục với một bề mặt hoặc trục tham chiếu được coi là gốc.

Có nhiều phương pháp để đo vuông góc, trong đó phổ biến nhất là sử dụng các thiết bị đo độ chính xác như thước, đồng hồ so,…. Các kỹ thuật đo này cho phép kỹ sư và công nhân cơ khí xác định liệu một chi tiết hoặc bề mặt có đúng góc vuông so với bề mặt tham chiếu hay không.

Việc đo vuông góc không chỉ quan trọng trong quá trình sản xuất mà còn trong việc lắp ráp và kiểm tra chất lượng sản phẩm cuối cùng. Sự chính xác trong đo đạc độ vuông góc đảm bảo rằng các chi tiết được lắp ráp đúng cách và hoạt động một cách hiệu quả, đồng thời giảm thiểu sự cố và sự không chính xác trong quá trình sử dụng.

Xem thêm: Top 5 máy biến áp dùng cho máy CNC được ưa chuộng nhất hiện nay

Các dụng cụ đo độ vuông góc

Để thực hiện đo vuông góc một cách nhanh chóng và chính xác, các kỹ sư vận hành thường sử dụng một trong hai dụng cụ phổ biến sau.

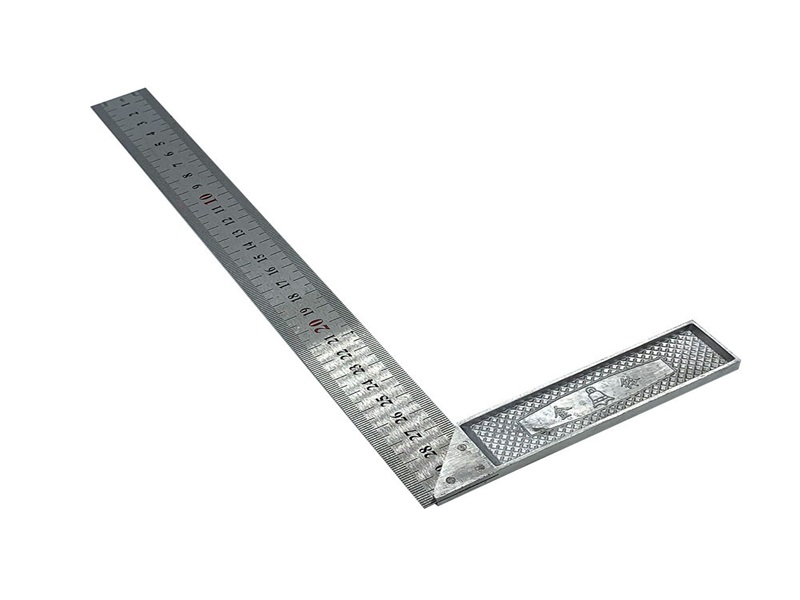

Đo độ vuông góc bằng thước đo góc vuông

Thước là thiết bị đo vuông góc đơn giản nhưng linh hoạt, được sử dụng rộng rãi trong nhiều ngành, lĩnh vực và dự án khác nhau. Đây là những dụng cụ kim loại hình chữ L có nhiều kích cỡ khác nhau, được sử dụng với những mục đích khác nhau.

Các loại thước đo vuông góc chất lượng cao được chế tạo thành một góc vuông 90 độ hoàn hảo, nhờ đó bạn có thể kiểm tra tất cả các cạnh, mặt phẳng và góc trên phôi. Vì sự vuông vắn thực sự là điều cần thiết cho hầu hết mọi loại công việc.

Việc sử dụng thước đo vuông góc khá đơn giản và nhanh chóng nên chúng thường được dùng phổ biến hiện nay. Điều quan trọng là bạn phải chọn đúng thước có kiểu dáng phù hợp với bề mặt cần đo, vì hiện nay trên thị trường có rất nhiều mẫu mã và kiểu dáng thước khác nhau. Sau đó, áp thước ngay sát vào bề mặt cần đo và kiểm tra kết quả.

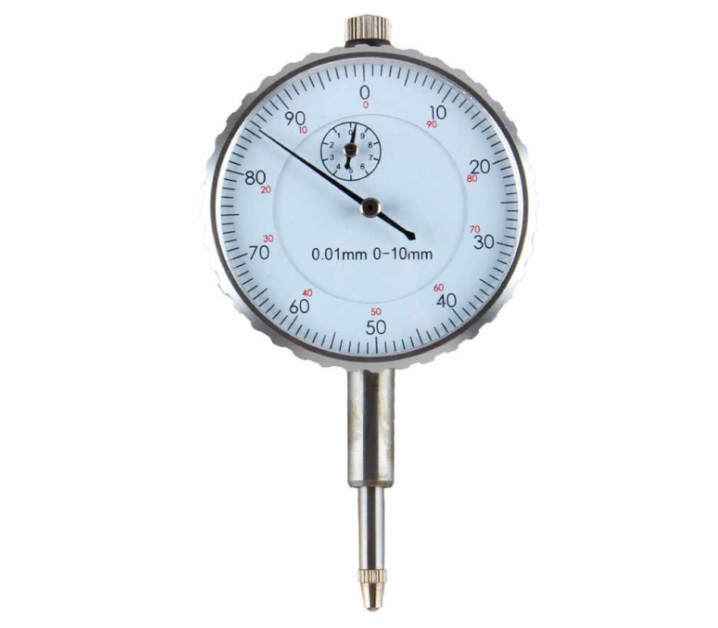

Đo độ vuông góc bằng đồng hồ so

Bên cạnh thước đo góc vuông, đồng hồ so cũng là thiết bị thường được các kỹ sư sử dụng để đo vuông góc. Đây là một loại dụng cụ vô cùng tiện lợi và đa năng chuyên đo độ thẳng, độ đảo hướng kính của mặt trong, độ không song song của rãnh,… ở các ngành công nghiệp, cơ khí, xây dựng.

Đồng hồ so là dụng cụ có độ nhạy vô cùng cao nên kết quả thu được hầu như không có độ sai lệch. Bằng cách này, bạn vừa có thể tiết kiệm được rất nhiều thời gian mà đạt được hiệu quả cao.

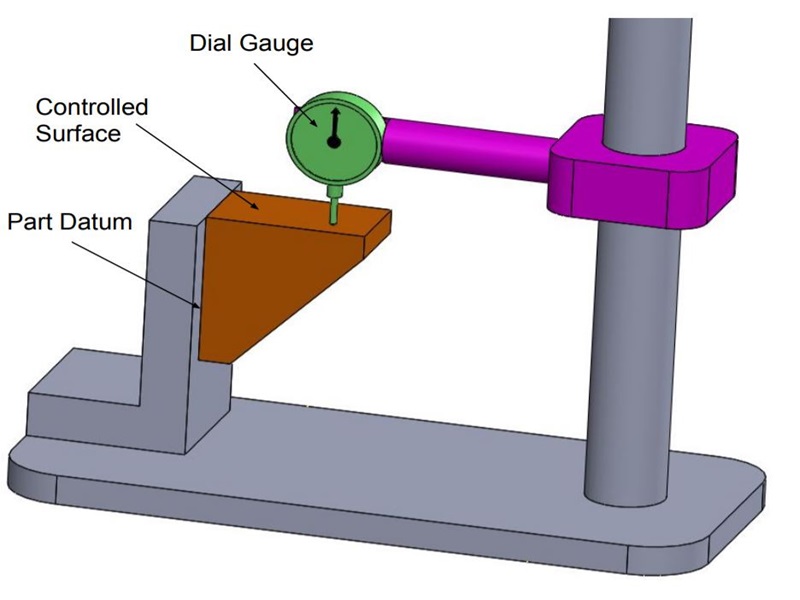

Cách đo vuông góc bằng đồng hồ so có thể tiến hành theo 2 phương thức khác nhau. Đầu tiên đó là phương thức đo tuyệt đối và thứ hai là phương thức đo so sánh. Tuy nhiên, xét về mặt cơ bản thì các cả 2 phương thức đều bao gồm có các bước tiến hành cơ bản như sau:

• Đầu tiên, điều chỉnh thang đo đồng hồ về “0”
• Tiếp theo là căn chỉnh lại vị trí tiếp xúc của đồng hồ với các vật cần đo sao cho thích hợp. Thanh đo nên được đặt vuông góc với bề mặt đo
• Tiến hành đo và thu kết quả

Cách đọc giá trị trên đồng hồ bao gồm số nguyên mm được đọc theo kim chỉ số trong vòng nhỏ và phần trăm mm đọc theo kim chỉ trên vòng lớn. Còn với loại đồng hồ so điện tử thì giá trị đo được hiển thị ở dạng số trực tiếp nên việc đọc vô cùng dễ dàng.

Độ chính xác của thước đo góc vuông

Độ chính xác là một trong những yếu tố quan trọng mà các kỹ sư cần tìm hiểu kỹ trước khi mua thước đo góc vuông. Thông thường, những sản phẩm thước rẻ tiền thường được lắp ráp từ những phương pháp kém chất lượng, làm giảm đáng kể độ chính xác trong quá trình đo.

Vì vậy, đa phần các kỹ sư sẽ lựa chọn thước được làm từ thép công cụ tôi cứng với các phiên bản thép tôi và thép không gỉ cũng phổ biến. Chất liệu thép cứng tạo nên thước đo góc vuông có tuổi thọ cao hơn và độ chính xác vượt trội hơn so với phiên bản thước đo được xử lý bằng gỗ.

Xem thêm: Cách offset dao trên máy phay CNC: Hướng dẫn cơ bản

Lưu ý khi đo vuông góc

Trước khi tiến hành đo thì cần phải đảm bảo thước đo được đặt vuông góc với các mặt phẳng cần kiểm tra. Có như vậy thì kết quả thu được mới có độ chính xác cao. Quy tắc cần chú ý tiếp theo đó là giữa mặt phẳng của dụng cụ đo và mặt phẳng cần kiểm tra không được có khe hở.

Và quan trọng nhất là khi cần đo góc vuông ở nhiều nơi, ta phải nhấc thiết bị kiểm tra lên và để xuống chỗ mới, không được di chuyển chà sát trên bề mặt vì nó sẽ gây ra tình trạng ăn mòn, làm giảm mất chất lượng của dụng cụ và ảnh hưởng tới độ chính xác khi đo đạc.

Trên đây là những thông tin hữu ích nhằm giải đáp thắc mắc liên quan đến đo vuông góc là gì? Sử dụng dụng cụ nào hiệu quả? mà TULOCTECH đã nghiên cứu và giới thiệu tới các bạn. Mong rằng những kiến thức trong bài hữu ích đối với bạn đọc.

Để được mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về cách đo độ vuông góc, giá máy phay CNC, máy tiện CNC,… cùng những phụ kiện cho ngành gia công cơ khí chính xác, hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
