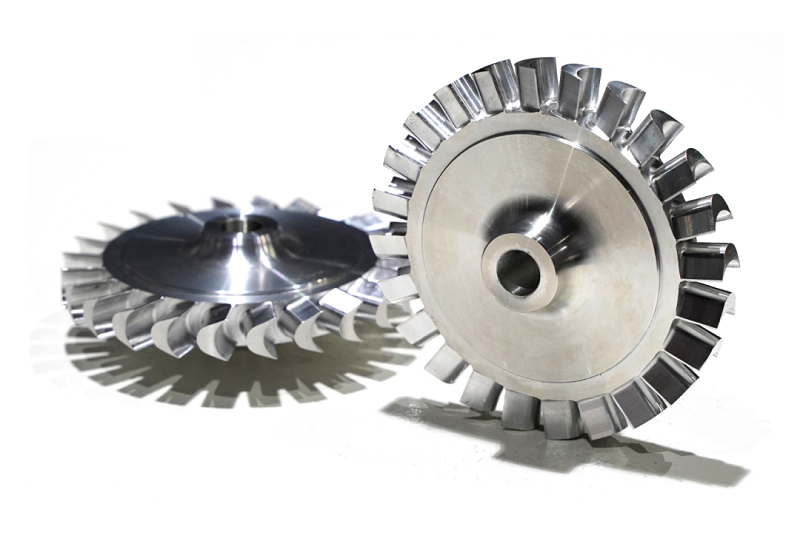

Taikan V-400U là máy phay CNC năm trục đứng với chức năng liên kết năm trục, có thể cắt các vật liệu kim loại hoặc phi kim loại khác nhau với độ chính xác gia công, độ cứng và tốc độ cao và có độ cứng cao. Hiện nay, máy đang được sử dụng rộng rãi trong chế biến cánh quạt, đồng hồ, khuôn nhỏ, thiết bị y tế, kính VR, phụ tùng ô tô và các bộ phận phức tạp khác.

Ưu điểm vượt trội của máy phay CNC 5 trục Taikan V-400U

Máy phay CNC 5 trục Taikan V-400U được đánh giá cao với những ưu điểm nổi bật như sau:

1. Cấu trúc chính có độ cứng cao, ổn định và đáng tin cậy

Cấu trúc chính của máy quang học sử dụng cấu trúc hình chữ O kiểu cổng có độ cứng cao, thiết kế chân đế rộng và dày, cấu trúc tích hợp giữa dầm và cột, khoảng cách ngắn từ thiết kế bố trí trục chính đến chùm tia, và hợp lý bố trí cấu trúc bàn xoay trục BC, giúp giảm sai số chồng chất của từng trục và cải thiện từng trục.

Đặc tính động của trục, kết hợp với phần mềm phân tích phần tử hữu hạn hiện đại, độ cứng của cấu trúc chính của máy công cụ liên tục được tối ưu hóa để đạt được thiết kế tối ưu. Giường được làm bằng gang xám chất lượng cao, được đúc bằng quy trình đúc Meehanite, và ứng suất bên trong được loại bỏ sau khi xử lý lão hóa thứ cấp, đảm bảo độ cứng cao, khả năng chống sốc cao và độ ổn định cao của cấu trúc chính của máy công cụ.

2. Thiết kế độc lập cấu trúc bàn xoay năm trục, truyền động động cơ truyền động trực tiếp

Bàn xoay sử dụng thiết kế kết cấu gang có độ cứng cao và cách bố trí thanh trượt hỗ trợ trục B sử dụng bố cục nghiêng 45 độ, giúp cải thiện đáng kể độ cứng và khả năng chống sốc, động cơ truyền động trực tiếp điều khiển trực tiếp hoạt động và thang đo cách tử được cấu hình để đạt được điều khiển vòng kín nhằm đạt được hiệu suất tốt hơn.độ chính xác khi chạy.

So với các bàn xoay truyền động cơ học truyền thống như bánh răng sâu, con lăn cam, v.v., động cơ truyền động trực tiếp có đặc điểm truyền động trực tiếp, tốc độ cao, gia tốc cao, độ chính xác cao, phạm vi tốc độ chuyển động rộng, tiếng ồn thấp, cấu trúc đơn giản và thấp chi phí bảo trì.

3. Đặc tính truyền dẫn có độ chính xác cao, hiệu quả cao và ổn định cao

Các trục X/Y/Z của máy công cụ được trang bị ray dẫn hướng con lăn chính xác và vít bi chính xác (có làm mát); bàn xoay trục thứ 4 và thứ 5 đều được điều khiển bởi động cơ truyền động trực tiếp DD; hệ thống điều khiển độ chính xác cao SINUMERIK ONE của Siemens được nhập khẩu từ Đức, với quy mô cách tử để đạt được điều khiển vòng kín năm trục để đáp ứng các yêu cầu kiểm soát có độ chính xác cao.

Đồng thời, cấu trúc chính của máy quang học sử dụng cấu trúc hình chữ O kiểu cửa có độ cứng cao, được làm bằng gang xám chất lượng cao và quy trình đúc Meehanite, ứng suất bên trong được loại bỏ sau quá trình xử lý lão hóa thứ cấp, và độ ổn định cao của cấu trúc chính của máy công cụ được thực hiện. Tốc độ di chuyển nhanh của trục X/Y/Z là 24m/phút, tốc độ di chuyển nhanh của trục BC là 50 vòng/phút, được trang bị trục chính có động cơ tốc độ cao để đáp ứng yêu cầu cắt tốc độ cao.

4. Kiểm chứng hiệu quả dựa trên số hóa

Bởi vì các bộ phận gia công năm trục có các đặc điểm của các bộ phận gia công phức tạp, gia công đa vị trí đa tính năng và thời gian gia công dài. Quy trình kiểm tra phôi truyền thống có những nhược điểm sau: việc cắt thử phôi cần chiếm dụng máy công cụ, đồ gá, dụng cụ và phôi thực tế; các vật tư tiêu hao cần thiết cho việc cắt thử phôi có thời gian mua sắm và chuẩn bị lâu, và chi phí đầu vào cao; quá trình cắt thử phôi cần phải lặp lại và bước tiến thấp Tốn nhiều thời gian, công sức và không hiệu quả; nếu chương trình bất thường, nếu không được phát hiện kịp thời, máy công cụ sẽ va chạm và can thiệp, các bộ phận của máy công cụ sẽ bị hỏng và phôi sẽ bị loại bỏ; không thể dự đoán chính xác thời gian chu kỳ cắt của phôi và sắp xếp lịch trình sản xuất không hợp lý, v.v.

Hiện tại, Tập đoàn Đài Loan đã tung ra một công cụ máy ảo dựa trên số hóa, hoàn toàn phù hợp với cấu hình tham số của công cụ máy thật. Trước tiên, một số quy trình kiểm tra phôi có thể được mô phỏng và sản xuất thử trên công cụ máy ảo, và quá trình xác minh cắt thử gần như giống 100% với hoạt động của máy công cụ thực tế; nó có thể nhận ra việc xác minh các yêu cầu xử lý của khách hàng, kiểm tra tính hợp lý của chương trình và tránh rủi ro va chạm gia công, Dự đoán hiệu quả xử lý, v.v. Rút ngắn thời gian sử dụng máy công cụ thực tế, cải thiện việc sử dụng thiết bị và giảm đáng kể chi phí kiểm tra phôi.

5. Bảo vệ tấm kim loại đẹp và an toàn, tương tác giữa người và máy tính tốt

Hình thức tổng thể của máy công cụ dựa trên một vòng cung lớn làm cấu trúc chính, với việc sử dụng kính cường lực, màu đen và trắng, tổng thể máy đơn giản và đẹp mắt, đồng thời có cảm giác công nghệ và thời trang nhất định. Được trang bị bảng điều khiển có thể xoay độc lập, nó giúp trải nghiệm tương tác máy-máy tính tốt hơn và thao tác thuận tiện hơn.

TULOCTECH – Nhà phân phối chính thức máy CNC Taikan tại Việt Nam
